Hur felsöker man en felaktig kapacitiv nivåsensor?

Hej där! Som leverantör av kapacitiva nivåsensorer har jag sett min beskärda del av problem dyka upp med dessa fiffiga enheter. Kapacitiva nivåsensorer är superanvändbara i en massa industrier för att mäta nivån av vätskor eller fasta ämnen i tankar och behållare. Men som vilken utrustning som helst kan de ibland agera. I den här bloggen kommer jag att gå igenom hur du felsöker en felaktig kapacitiv nivåsensor.

Förstå kapacitiva nivåsensorer

Innan vi dyker in i felsökning, låt oss snabbt gå igenom hur kapacitiva nivåsensorer fungerar. Dessa sensorer fungerar baserat på kapacitansprincipen. Kapacitans är förmågan hos ett system att lagra en elektrisk laddning. I en kapacitiv nivåsensor placeras en sond i tanken eller behållaren. Sonden och det omgivande materialet (flytande eller fast) bildar en kondensator. När nivån på materialet i tanken ändras ändras också kapacitansen mellan sonden och materialet. Sensorn mäter sedan denna förändring i kapacitans och omvandlar den till en nivåmätning.

Vanliga symtom på en felaktig kapacitiv nivåsensor

Det första steget i felsökning är att ta reda på om din sensor verkligen är felaktig. Här är några vanliga symtom som kan tyda på ett problem:

• Felaktiga avläsningar: Detta är förmodligen det mest uppenbara tecknet. Om nivåavläsningarna du får från sensorn inte stämmer överens med den faktiska nivån i tanken, är något på gång.
• Inga avläsningar alls: Om sensorn inte visar några avläsningar kan det bero på ett strömproblem, en skadad kabel eller ett problem med själva sensorn.
• Oregelbundna avläsningar: Om avläsningarna hoppar runt eller fluktuerar vilt kan det bero på elektriska störningar, en smutsig sond eller ett problem med sensorns elektronik.

Felsökningssteg

Steg 1: Kontrollera strömförsörjningen

Det första du bör göra är att se till att sensorn får ström. Många sensorproblem kan spåras tillbaka till ett enkelt strömproblem. Kontrollera strömkabeln för tecken på skador, som skärsår eller slitna ledningar. Se till att strömförsörjningen är inställd på rätt spänning och att den fungerar korrekt. Här kan en multimeter komma till användning för att mäta spänningen vid sensorns strömingång.

Steg 2: Undersök sonden

Sonden är en avgörande del av den kapacitiva nivåsensorn. Med tiden kan den bli smutsig eller belagd med materialet den mäter. Detta kan påverka sensorns förmåga att exakt mäta kapacitansen. Ta en titt på sonden och se om den är smutsig eller har någon ansamling. Om den gör det, rengör den noggrant med ett lämpligt rengöringsmedel. Se till att inte skada sonden under rengöringsprocessen.

En annan sak att kontrollera är sondens fysiska tillstånd. Leta efter tecken på skador, som sprickor eller böjar. En skadad sond kan orsaka felaktiga avläsningar eller inga avläsningar alls. Om du hittar någon skada kan du behöva byta ut sonden.

Steg 3: Inspektera kabeln

Kabeln som ansluter sensorn till styrsystemet kan också orsaka problem. Kontrollera kabeln för tecken på skador, såsom skärsår, skavsår eller lösa anslutningar. En skadad kabel kan leda till signalförlust eller störningar, vilket kan resultera i felaktiga avläsningar. Om du hittar några problem med kabeln, byt ut den mot en ny.

Steg 4: Leta efter elektriska störningar

Elektriska störningar kan orsaka oregelbundna avläsningar i kapacitiva nivåsensorer. Denna störning kan komma från närliggande elektrisk utrustning, såsom motorer, transformatorer eller kraftledningar. Försök att identifiera eventuella potentiella störningskällor och flytta sensorn bort från dem om möjligt. Du kan också använda skärmade kablar för att minska effekterna av störningar.

Steg 5: Kontrollera sensorinställningarna

Ibland kanske problemet inte är med sensorns hårdvara alls. Det kan bero på felaktiga inställningar. Se till att sensorn är korrekt konfigurerad för den typ av material du mäter och tanken eller behållaren den är installerad i. Kontrollera känslighetsinställningarna, utgångsområdet och alla andra relevanta parametrar. Se sensorns manual för instruktioner om hur du justerar dessa inställningar.

Specifik felsökning för olika applikationer

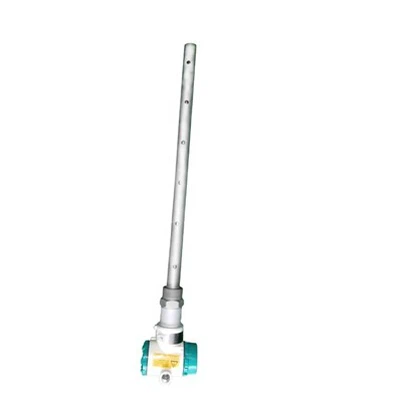

Olja - Vattengränssnittsmätning

Om du använder enOlja - vatten gränssnittsmätareoch upplever problem finns det ytterligare några saker att tänka på. Förekomsten av emulsioner eller föroreningar i olja-vattenblandningen kan påverka sensorns noggrannhet. Försök att prova blandningen och kontrollera om det finns tecken på emulgering eller kontaminering. Om det behövs kan du behöva använda ett filter eller en separator för att rengöra blandningen innan du mäter.

Fastämnesnivåmätning

När man mäter nivån av fasta ämnen kan problem som överbryggning eller råtthål uppstå. Överbryggning är när ett fast material bildar en båge eller bro över sensorsonden, vilket förhindrar att den får en korrekt avläsning. Råtthål är när materialet bildar ett hål runt sonden, vilket gör att sensorn ger falska låga avläsningar. För att lösa dessa problem kan du behöva installera omrörningsenheter eller använda olika sonddesigner.

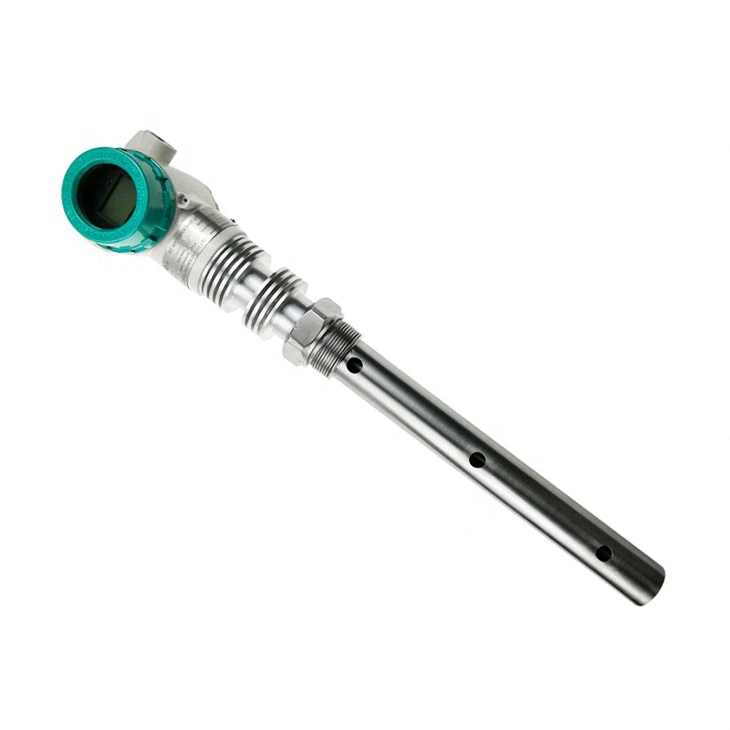

Kontinuerlig vätskenivåmätning

FörKapacitiv vätskenivåsensor för kontinuerlig mätning av vätskenivå, kan problem uppstå på grund av förändringar i vätskans egenskaper, såsom temperatur, densitet eller konduktivitet. Se till att sensorn är kalibrerad för de specifika egenskaperna hos vätskan du mäter. Om vätskeegenskaperna förändras avsevärt kan du behöva kalibrera om sensorn.

Använda RF-nivåomkopplare

RF-nivåomkopplare, som de i vårRF-nivåomkopplareräckvidd, kan också uppleva problem. Dessa omkopplare används ofta för punktnivådetektering. Om omkopplaren inte utlöses korrekt, kontrollera känslighetsinställningarna. Du kan behöva justera tröskelnivån vid vilken omkopplaren aktiveras. Se också till att strömbrytaren är installerad på rätt höjd i tanken.

När ska man söka professionell hjälp

Om du har gått igenom alla felsökningssteg och fortfarande inte kan åtgärda problemet kan det vara dags att söka professionell hjälp. Som leverantör har vi ett team av experter som kan ge teknisk support och assistans. Vi kan även erbjuda reservdelar eller till och med uppgradera din befintliga sensor vid behov.

Slutsats

Att felsöka en felaktig kapacitiv nivåsensor kan verka skrämmande till en början, men genom att följa dessa steg kan du ofta identifiera och åtgärda problemet själv. Kom ihåg att alltid hänvisa till sensorns manual för specifika instruktioner och säkerhetsriktlinjer. Om du är på marknaden efter en ny kapacitiv nivåsensor eller har problem med din nuvarande, hör gärna av dig för mer information. Vårt team är här för att hjälpa dig hitta den bästa lösningen för dina nivåmätningsbehov. Oavsett om du behöver en enkel sensor för ett litet projekt eller ett komplext system för en stor industriell applikation, har vi dig täckt. Låt oss ansluta och diskutera hur vi kan möta dina krav!
